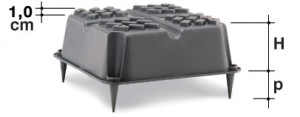

SINGLE

uboot-beton-formwork-single

Height H
(cm)
Dimensions
(cm)
Foot height p
(cm)
Weight per piece
(kg)
Piece volume
(m3)
Pallet dimensions*
(cm)
Pallet pieces*
(pcs/PAL)
Pallet weight*
(kg/PAL)
H 10 cm 52 x 52 0-5-6-7-8-9-10 1,150 0,0213 110 x 110 x 240 720 840
H 13 cm 52 x 52 0-5-6-7-8-9-10 1,240 0,0280 110 x 110 x 250 600 920
H 16 cm 52 x 52 0-5-6-7-8-9-10 1,430 0,0350 110 x 110 x 250 440 850
H 18 cm 52 x 52 0-5-6-7-8-9-10-12 1,610 0,0396 110 x 110 x 250 460 750
H 20 cm 52 x 52 0-5-6-7-8-9-10 1,660 0,0430 110 x 110 x 250 460 790
H 22 cm 52 x 52 0-5-6-7-8-9-10-12 1,720 0,0470 110 x 110 x 250 460 800
H 24 cm 52 x 52 0-5-6-7-8-9-10-12 1,830 0,0513 110 x 110 x 255 440/420** 820/784**
H 25 cm 52 x 52 0-5-6-7-8-9-10 1,780 0,0518 110 x 110 x 250 440 795
H 26 cm 52 x 52 0-5-6-7-8-9-10-12 1,840 0,0550 110 x 110 x 245 420 815
H 28 cm 52 x 52 0-5-6-7-8-9-10-17 2,000 0,0562 110 x 110 x 250 400 900

* Due to eventual production needs, written data could be modified.
** U-Boot® Beton H 24 DOWN with feet ≥8 cm.

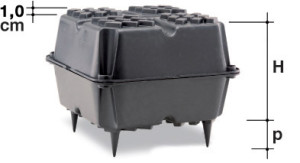

DOUBLE

Composed by two single elements
uboot-beton-formwork-double

Height H
(cm)
Dimensions
(cm)
Foot height p
(cm)
Piece volume
(m3)
Composed of
(H cm)
U-Boot UP U-Boot DOWN
H 20 cm 52 x 52 0-5-6-7-8-9-10-15 0,0426 10 10
H 23 cm 52 x 52 0-5-6-7-8-9-10-15 0,0493 13 10
H 26 cm 52 x 52 0-5-6-7-8-9-10-15 0,0563 13* 13*
H 28 cm 52 x 52 0-5-6-7-8-9-10-15 0,0609 18 10
H 29 cm 52 x 52 0-5-6-7-8-9-10-15 0,0630 16 13
H 30 cm 52 x 52 0-5-6-7-8-9-10-15 0,0643 20 10
H 31 cm 52 x 52 0-5-6-7-8-9-10-15 0,0676 18 13
H 32 cm 52 x 52 0-5-6-7-8-9-10-15 0,0700 22* 10*
H 33 cm 52 x 52 0-5-6-7-8-9-10-15 0,0710 20 13
H 34 cm 52 x 52 0-5-6-7-8-9-10-15 0,0746 24* 10*
H 35 cm 52 x 52 0-5-6-7-8-9-10-15 0,0750 22* 13*
H 36 cm 52 x 52 0-5-6-7-8-9-10-12-15 0,0792 26* 10*
H 37 cm 52 x 52 0-5-6-7-8-9-10-15 0,0793 24 13
H 38 cm 52 x 52 0-5-6-7-8-9-10-12-15 0,0826 25* 13*
H 39 cm 52 x 52 0-5-6-7-8-9-10-15 0,0830 26 13
H 40 cm 52 x 52 0-5-6-7-8-9-10-12 0,0866 22* 18*
H 41 cm 52 x 52 0-5-6-7-8-9-10-15 0,0868 28* 13*
H 42 cm 52 x 52 0-5-6-7-8-9-10-12 0,0909 24* 18*
H 43 cm 52 x 52 0-5-6-7-8-9-10-12 0,0914 25 18
H 44 cm 52 x 52 0-5-6-7-8-9-10-12 0,0946 26* 18*
H 45 cm 52 x 52 0-5-6-7-8-9-10 0,0948 25 20
H 46 cm 52 x 52 0-5-6-7-8-9-10-12 0,0983 24* 22*
H 47 cm 52 x 52 0-5-6-7-8-9-10-12 0,0988 25 22
H 48 cm 52 x 52 0-5-6-7-8-9-10-12 0,1026 24* 24*
H 49 cm 52 x 52 0-5-6-7-8-9-10-12 0,1031 25 24
H 50 cm 52 x 52 0-5-6-7-8-9-10-12 0,1063 26* 24*
H 51 cm 52 x 52 0-5-6-7-8-9-10 0,1068 26 25
H 52 cm 52 x 52 0-5-6-7-8-9-10-12 0,1075 28 24
H 53 cm 52 x 52 0-5-6-7-8-9-10 0,1080 28 25
H 54 cm 52 x 52 0-5-6-7-8-9-10-12 0,1112 26 28
H 56 cm 52 x 52 0-5-6-7-8-9-10-17 0,1124 28 28

* Additional combinations are also posible.

Pallet dimensions, weight and quantities have to be taken from tables of SINGLE elements which are composing the DOUBLE one.

PARAMETER AND CONSUMPTION TABLE

Formwork H Piece volume
Base Joist width
Joist centre distance
U-Boot Beton® incidence
Concrete saving
Concrete consumption
cm m3 cm cm cm pcsm2 m3/pcs m3/m2
10 SINGLE 0,0210 52 x 52 12 64 2,44 0,051 0,049
14 66 2,30 0,048 0,052
16 68 2,16 0,045 0,055
18 70 2,04 0,043 0,057
20 72 1,93 0,041 0,059
13 SINGLE 0,0280 52 x 52 12 64 2,44 0,068 0,062
14 66 2,30 0,064 0,066
16 68 2,16 0,061 0,069
18 70 2,04 0,057 0,073
20 72 1,93 0,054 0,076
16 SINGLE 0,0310 52 x 52 12 64 2,44 0,076 0,084
14 66 2,30 0,071 0,089
16 68 2,16 0,067 0,093
18 70 2,04 0,063 0,097
20 72 1,93 0,060 0,100
18 SINGLE 0,0360 52 x 52 12 64 2,44 0,088 0,092
14 66 2,3 0,083 0,097
16 68 2,16 0,078 0,102
18 70 2,04 0,073 0,107
20 72 1,93 0,069 0,111
20 SINGLE 0,0390 52 x 52 12 64 2,44 0,095 0,105
14 66 2,30 0,090 0,110
16 68 2,16 0,084 0,116
18 70 2,04 0,080 0,120
20 72 1,93 0,075 0,125
20 DOUBLE 0,0426 52 x 52 12 64 2,44 0,104 0,096
14 66 2,3 0,098 0,102
16 68 2,16 0,092 0,108
18 70 2,04 0,087 0,113
20 72 1,93 0,082 0,118
22 SINGLE 0,4300 52 x 52 12 64 2,44 0,105 0,115
14 66 2,30 0,099 0,121
16 68 2,16 0,093 0,127
18 70 2,04 0,088 0,132
20 72 1,93 0,083 0,137
23 DOUBLE 0,0490 52 x 52 12 64 2,44 0,120 0,110
14 66 2,30 0,112 0,118
16 68 2,16 0,106 0,124
18 70 2,04 0,100 0,130
20 72 1,93 0,095 0,135
24 SINGLE 0,0470 52 x 52 12 64 2,44 0,115 0,125
14 66 2,30 0,108 0,132
16 68 2,16 0,102 0,138
18 70 2,04 0,096 0,144
20 72 1,93 0,091 0,149
25 SINGLE 0,0480 52 x 52 12 64 2,44 0,117 0,133
14 66 2,30 0,110 0,140
16 68 2,16 0,104 0,146
18 70 2,04 0,098 0,152
20 72 1,93 0,093 0,157
26 SINGLE 0,0510 52 x 52 12 64 2,44 0,124 0,136
14 66 2,30 0,117 0,143
16 68 2,16 0,110 0,150
18 70 2,04 0,104 0,156
20 72 1,93 0,098 0,162
26 DOUBLE 0,0520 52 x 52 12 64 2,44 0,127 0,133
14 66 2,30 0,119 0,141
16 68 2,16 0,112 0,148
18 70 2,04 0,106 0,154
20 72 1,93 0,100 0,160
28 SINGLE 0,0530 52 x 52 12 64 2,44 0,129 0,151
14 66 2,30 0,122 0,158
16 68 2,16 0,115 0,165
18 70 2,04 0,108 0,172
20 72 1,93 0,102 0,178
28 DOUBLE 0,0573 52 x 52 12 64 2,44 0,140 0,140
14 66 2,30 0,132 0,148
16 68 2,16 0,124 0,156
18 70 2,04 0,117 0,163
20 72 1,93 0,111 0,169
29 DOUBLE 0,0590 52 x 52 12 64 2,44 0,144 0,146
14 66 2,30 0,135 0,155
16 68 2,16 0,128 0,162
18 70 2,04 0,120 0,170
20 72 1,93 0,114 0,176
30 DOUBLE 0,0600 52 x 52 12 64 2,44 0,146 0,154
14 66 2,30 0,138 0,162
16 68 2,16 0,130 0,170
18 70 2,04 0,122 0,178
20 72 1,93 0,116 0,184
31 DOUBLE 0,0639 52 x 52 12 64 2,44 0,156 0,154
14 66 2,30 0,147 0,163
16 68 2,16 0,138 0,172
18 70 2,04 0,130 0,180
20 72 1,93 0,123 0,187
32 DOUBLE 0,0620 52 x 52 12 64 2,44 0,151 0,169
14 66 2,30 0,142 0,178
16 68 2,16 0,134 0,186
18 70 2,04 0,127 0,193
20 72 1,93 0,120 0,200
33 DOUBLE 0,0670 52 x 52 12 64 2,44 0,164 0,166
14 66 2,30 0,154 0,176
16 68 2,16 0,145 0,185
18 70 2,04 0,137 0,193
20 72 1,93 0,129 0,201
34 DOUBLE 0,0680 52 x 52 12 64 2,44 0,166 0,174
14 66 2,30 0,156 0,184
16 68 2,16 0,147 0,193
18 70 2,04 0,139 0,201
20 72 1,93 0,131 0,209
35 DOUBLE 0,0709 52 x 52 12 64 2,44 0,1730 0,177
14 66 2,30 0,1631 0,187
16 68 2,16 0,1531 0,197
18 70 2,04 0,1446 0,205
20 72 1,93 0,1368 0,213
36 DOUBLE 0,0700 52 x 52 12 64 2,44 0,171 0,189
14 66 2,30 0,161 0,199
16 68 2,16 0,151 0,209
18 70 2,04 0,143 0,217
20 72 1,93 0,135 0,225
37 DOUBLE 0,0750 52 x 52 12 64 2,44 0,183 0,187
14 66 2,30 0,172 0,198
16 68 2,16 0,162 0,208
18 70 2,04 0,153 0,217
20 72 1,93 0,145 0,225
38 DOUBLE 0,0740 52 x 52 12 64 2,44 0,181 0,199
14 66 2,30 0,170 0,210
16 68 2,16 0,160 0,220
18 70 2,04 0,151 0,229
20 72 1,93 0,143 0,237
39 DOUBLE 0,0789 52 x 52 12 64 2,44 0,193 0,197
14 66 2,30 0,181 0,209
16 68 2,16 0,170 0,220
18 70 2,04 0,161 0,229
20 72 1,93 0,152 0,238
40 DOUBLE 0,0780 52 x 52 12 64 2,44 0,190 0,210
14 66 2,30 0,179 0,221
16 68 2,16 0,169 0,231
18 70 2,04 0,159 0,241
20 72 1,93 0,150 0,250
41 DOUBLE 0,0810 52 x 52 12 64 2,44 0,198 0,212
14 66 2,30 0,186 0,224
16 68 2,16 0,175 0,235
18 70 2,04 0,165 0,245
20 72 1,93 0,156 0,254
42 DOUBLE 0,0830 52 x 52 12 64 2,44 0,203 0,217
14 66 2,30 0,191 0,229
16 68 2,16 0,179 0,241
18 70 2,04 0,169 0,251
20 72 1,93 0,160 0,260
43 DOUBLE 0,0840 52 x 52 12 64 2,44 0,205 0,225
14 66 2,30 0,193 0,237
16 68 2,16 0,181 0,249
18 70 2,04 0,171 0,259
20 72 1,93 0,162 0,268
44 DOUBLE 0,0860 52 x 52 12 64 2,44 0,210 0,230
14 66 2,30 0,197 0,243
16 68 2,16 0,186 0,254
18 70 2,04 0,176 0,264
20 72 1,93 0,166 0,274
45 DOUBLE 0,0870 52 x 52 12 64 2,44 0,212 0,238
14 66 2,30 0,200 0,250
16 68 2,16 0,188 0,262
18 70 2,04 0,177 0,273
20 72 1,93 0,168 0,282
46 DOUBLE 0,0900 52 x 52 12 64 2,44 0,220 0,240
14 66 2,30 0,207 0,253
16 68 2,16 0,194 0,266
18 70 2,04 0,184 0,276
20 72 1,93 0,174 0,286
47 DOUBLE 0,0910 52 x 52 12 64 2,44 0,222 0,248
14 66 2,30 0,209 0,261
16 68 2,16 0,197 0,273
18 70 2,04 0,186 0,284
20 72 1,93 0,176 0,294
48 DOUBLE 0,0940 52 x 52 12 64 2,44 0,229 0,251
14 66 2,30 0,216 0,264
16 68 2,16 0,203 0,277
18 70 2,04 0,192 0,288
20 72 1,93 0,181 0,299
49 DOUBLE 0,0950 52 x 52 12 64 2,44 0,232 0,258
14 66 2,30 0,219 0,272
16 68 2,16 0,205 0,285
18 70 2,04 0,194 0,296
20 72 1,93 0,183 0,307
50 DOUBLE 0,0980 52 x 52 12 64 2,44 0,239 0,261
14 66 2,30 0,225 0,275
16 68 2,16 0,212 0,288
18 70 2,04 0,200 0,300
20 72 1,93 0,189 0,311
51 DOUBLE 0,0990 52 x 52 12 64 2,44 0,242 0,268
14 66 2,30 0,228 0,282
16 68 2,16 0,214 0,296
18 70 2,04 0,202 0,308
20 72 1,93 0,191 0,319
52 DOUBLE 0,1000 52 x 52 12 64 2,44 0,244 0,276
14 66 2,30 0,230 0,290
16 68 2,16 0,216 0,304
18 70 2,04 0,204 0,316
20 72 1,93 0,193 0,327
53 DOUBLE 0,1007 52 x 52 12 64 2,44 0,246 0,284
14 66 2,30 0,232 0,298
16 68 2,16 0,218 0,312
18 70 2,04 0,205 0,325
20 72 1,93 0,194 0,336
54 DOUBLE 0,1054 52 x 52 12 64 2,44 0,257 0,283
14 66 2,30 0,242 0,298
16 68 2,16 0,228 0,312
18 70 2,04 0,215 0,325
20 72 1,93 0,203 0,337
56 DOUBLE 0,1060 52 x 52 12 64 2,44 0,259 0,301
14 66 2,30 0,243 0,317
16 68 2,16 0,229 0,331
18 70 2,04 0,216 0,344
20 72 1,93 0,204 0,356
U-Boot cono-01

SINGLE

Uboot cono sito

Height H
(cm)
Dimensions
(cm)
Foot height p
(cm)
Weight per piece
(kg)
Piece volume
(m3)
Pallet dimensions*
(cm)
Pallet pieces*
(pcs/PAL)
Pallet weight*
(kg/PAL)
H 10 cm 52 x 52 0-5-6-7-8-9-10…15 1,460 0,0220 110 x 110 x 251 460 700
H 13 cm 52 x 52 0-5-6-7-8-9-10…15 1,600 0,0290 110 x 110 x 254 460 760
H 16 cm 52 x 52 0-5-6-7-8-9-10…15 1,710 0,0350 110 x 110 x 242 460 800
H 18 cm 52 x 52 0-5-6-7-8-9-10…15 1,800 0,0387 110 x 110 x 246 452 840
H 20 cm 52 x 52 0-5-6-7-8-9-10…15 1,880 0,0427 110 x 110 x 248 440 880
H 22 cm 52 x 52 0-5-6-7-8-9-10…15 1,945 0,0465 110 x 110 x 252 440 910
H 24 cm 52 x 52 0-5-6-7-8-9-10…15 2,010 0,0503 110 x 110 x 254 440 940
H 26 cm 52 x 52 0-5-6-7-8-9-10…15 2,080 0,0540 110 x 110 x 256 440 960
H 28 cm 52 x 52 0-5-6-7-8-9-10…15 2,145 0,0576 110 x 110 x 246 420 950
H 30 cm 52 x 52 0-5-6-7-8-9-10…15 2,210 0,0611 110 x 110 x 248 420 980

* Due to eventual production needs, written data could be modified.

DOUBLE

Composed by two single elements
Uboot cono double sito

Height H
(cm)
Dimensions
(cm)
Foot height p
(cm)
Piece volume
(m3)
Composed of
(H cm)
U-Boot UP U-Boot DOWN
H 20 cm 52 x 52 0-5-6-7-8-9-10…20 0,0440 10 10
H 23 cm 52 x 52 0-5-6-7-8-9-10…20 0,0510 13 10
H 26 cm 52 x 52 0-5-6-7-8-9-10…20 0,0581 13* 13*
H 28 cm 52 x 52 0-5-6-7-8-9-10…20 0,0608 18 10
H 29 cm 52 x 52 0-5-6-7-8-9-10…20 0,0641 16 13
H 30 cm 52 x 52 0-5-6-7-8-9-10…20 0,0647 20 10
H 31 cm 52 x 52 0-5-6-7-8-9-10…20 0,0678 18 13
H 32 cm 52 x 52 0-5-6-7-8-9-10…20 0,0701 16* 16*
H 33 cm 52 x 52 0-5-6-7-8-9-10…20 0,0718 20 13
H 34 cm 52 x 52 0-5-6-7-8-9-10…20 0,0738 18* 16*
H 35 cm 52 x 52 0-5-6-7-8-9-10…20 0,0755 22 13
H 36 cm 52 x 52 0-5-6-7-8-9-10…20 0,0778 20* 16*
H 37 cm 52 x 52 0-5-6-7-8-9-10…20 0,0793 24 13
H 38 cm 52 x 52 0-5-6-7-8-9-10…20 0,0815 20* 18*
H 39 cm 52 x 52 0-5-6-7-8-9-10…20 0,0830 26 13
H 40 cm 52 x 52 0-5-6-7-8-9-10…20 0,0854 20* 20*
H 41 cm 52 x 52 0-5-6-7-8-9-10…20 0,0866 28 13
H 42 cm 52 x 52 0-5-6-7-8-9-10…20 0,0892 22* 20*
H 43 cm 52 x 52 0-5-6-7-8-9-10…20 0,0901 30 13
H 44 cm 52 x 52 0-5-6-7-8-9-10…20 0,0930 22* 22*
H 46 cm 52 x 52 0-5-6-7-8-9-10…20 0,0968 24* 22*
H 48 cm 52 x 52 0-5-6-7-8-9-10…20 0,1006 24* 24*
H 50 cm 52 x 52 0-5-6-7-8-9-10…20 0,1043 26* 24*
H 52 cm 52 x 52 0-5-6-7-8-9-10…20 0,1080 26* 26*
H 54 cm 52 x 52 0-5-6-7-8-9-10…20 0,1116 28* 26*
H 56 cm 52 x 52 0-5-6-7-8-9-10…20 0,1152 28* 28*
H 58 cm 52 x 52 0-5-6-7-8-9-10…20 0,1187 30 28
H 60 cm 52 x 52 0-5-6-7-8-9-10…20 0,1222 30 30

* Additional combinations are also possible.

Pallet dimensions, weight and quantities have to be taken from tables of SINGLE elements which are composing the DOUBLE one.
