Eolo constituye el remedio eficaz, rápido y asequible que permite realizar un pavimento perforado de cemento armado con alta capacidad portante, transitable también por parte de medios pesados.

Gracias a las toberas asimétricas verticales, perforadas axialmente, se puede utilizar convenientemente para repartir y difundir el aire en plantas de compostaje, estabilización de residuos, plantas de desodorización y para ventilar los pavimentos de los almacenes destinados a conservar/curar productos alimentarios.

Desde la antigua Roma se sabe que la ventilación de los almacenes era necesaria para impedir que se formaran bolsas de humedad cuya concentración conllevaba la proliferación de esporas de mohos y de bacterias, deteriorando los propios víveres (David Macaulay “la ciudad romana»).

Realizado con plástico reciclado y ecocompatible, Eolo se compone de unas toberas difusoras altas especiales que permiten realizar una losa perforada alta 6 cm.

A través de los elementos Eolo, el aire es distribuido uniformemente en toda la cámara y luego es insuflado en el ambiente situado encima.

VENTAJAS

  • Ventilación eficaz en todas las direcciones gracias a la cámara creada por los encofrados Eolo.
  • Alta capacidad portante de la estructura sea para cargas estáticas que para aquellas de medios pesados en movimiento.
  • Facilidad de colocación gracias a la liviandad y a la sencillez de encaje de los elementos.

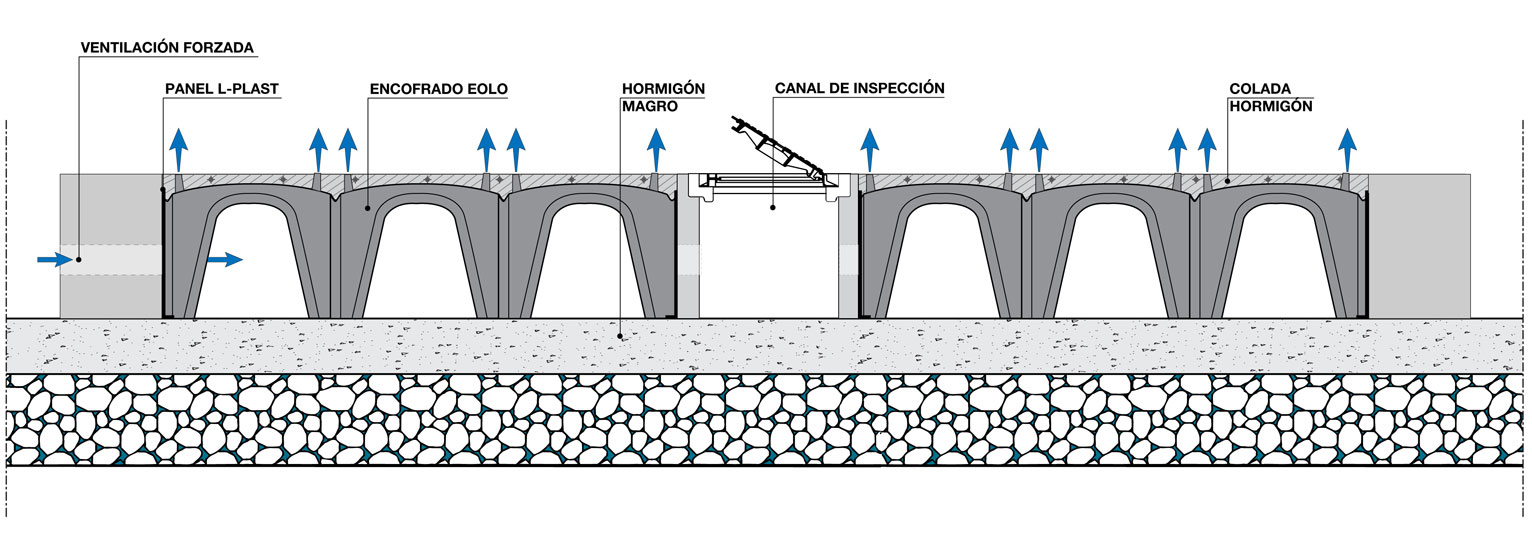

  • Posibilidad de mantenimiento/limpieza por medio de los canales de inspección.
  • Reducción de los tiempos de armado gracias a la presencia de distanciadores integrados con las toberas aptos para alojar la rejilla electrosoldada.
  • Recogida de eventuales líquidos percoladores.

APLICACIONES

Eolo se utiliza en todas las aplicaciones que exigen la presencia de pavimentos perforados autoportantes y con una alta resistencia sea a las cargas estáticas que a aquellas debidas al tránsito de medios pesados, como:

• plantas de compostaje;
• plantas de estabilización de residuos;
• plantas de biofiltración;
• tanques de fitodepuración;
• almacenes alimentarios.

El compostaje

El compostaje es una técnica mediante la cual se controla, acelera y mejora el proceso natural al cual está sujeta cualquier sustancia orgánica.

La biofiltración

La biofiltración es un proceso de abatimiento de los contaminantes aerodispersos que explota la oxidación biológica.

Almacén alimentario

Desde la antigüedad se sabe que la ventilación de los almacenes era necesaria para impedir que se formaran bolsas de humedad.

DATOS TÉCNICOS

Dimensiones útiles* cm 50 x 50 x 27 h
Consumo hormigón a ras m3/m2 0,040
Peso de la unidad kg/un 1,990
Altura toberas cm 6
Dimensiones paleta cm 110 x 110 x 250 h
M2 paleta m2/PAL 55
Unidades paleta un/PAL 220
Peso paleta kg/PAL 510

Se incluyen 4 tapones para cerrar los toberas.
* Tomando en consideración el material reciclado, se admite una tolerancia dimensional del ± 1.5% para las dimensiones útiles del encofrado y ± 0.5% para el diámetro interno de las boquillas.

COLOCACIÓN EN OBRA

1. Colocar el primer elemento arriba a la izquierda con respecto a la superficie objeto de la actuación, prestando atención que la flecha esté dirigida hacia arriba.

2. Unir los elementos en secuencia, por filas horizontales, procediendo de izquierda a derecha y de arriba hacia abajo (siguiendo la dirección en qué normalmente se escribe), como mostrado en la ilustración gráfica presentada en la parte superior de cada pieza.

3. Colocación de la armadura utilizando los huecos adyacentes a las toberas, realizados expresamente para alojar las barras de refuerzo.

4. Realización de la colada de hormigón de 6 cm. de altura, empezando desde el centro del arco y dejándolo bajar dentro de las patas de Eolo. Sucesiva vibración.

5. Remoción de los tapones de Eolo una vez consolidada la colada de hormigón.
