Coffrages perdus pour vides sanitaires aérés
Iglu’®  est le produit leader sur le marché, créé et breveté dans le but de réaliser des vides sanitaires, des matelas d’air, des planchers et de toits aérés dans la construction et la renovation d’édifices civils et industriels.

Fruit d’une géniale intuition remontant à 1993, il a profondément amélioré la manière de construire. La portée innovante de l’Iglu’® a été telle qu’il a obtenu de nombreux succès et des prix aussi bien nationaux qu’internationaux, en s’affirmant rapidement comme le produit d’excellence dans le monde du bâtiment.

Les coffrages modulaires en plastique Iglu’®, associés en séquence selon un sens préétabli, permettent la formation rapide d’une plateforme piétonne autoportante au-dessus de laquelle on réalise un coulage de béton armé pour créer, de manière extrêmement simple et économique, un vide sanitaire aéré reposant sur des piliers, avec la zone sous-jacente creuse que l’on peut utiliser pour le passage des réseaux, mais surtout ventilée pour contraster l’humidité ascensionnelle et les gaz radioactifs.

RÉFÉRENCES

Vide sanitaire aéré pour l'établissement de Cucinelli

Perugia - Italy
Iglu’®

Vides sanitaires aérés pour le Village Pareus

Caorle (VE) - Italy
Iglu’®

École secondaire "M. G. Agnesi" à Casatenovo

Casatenovo - Italie
Iglu’®

Fondations ventilées pour Sicilia Outlet Village

Agira (EN) - Italie
Iglu’®

Ancienne verrerie "Lux" - fondations ventilées pour un bâtiment résidentiel

Montelupo Fiorentino (FI) - Italie
Iglu’®

Fondations ventilées d'un bâtiment résidentiel

São João da Talha - Portugal
Iglu’®

Voir tous les projets

AVANTAGES

Le vide sanitaire aéré réalisé avec l’Iglu’® représente le remède efficace, rapide et économique qui permet la dispersion dans l’atmosphère du dangereux gaz Radon et de l’humidité, à l’avantage de notre santé.
Le vide sanitaire aéré formé par les Iglu’® doit être raccordé à l’extérieur par de simples tuyaux. De cette manière, on crée un flux d’air naturel qui traverse le matelas et élimine l’humidité et le gaz Radon (si présentes).

Danger du gaz Radon et de l'humidité ascensionnell
Danger du gaz Radon et de l'humidité ascensionnelle à l'intérieur d'une habitation construite avec une fondation traditionnelle.
Vespaio ventilato con cassero a perdere iglu'® di Daliform Group
Habitation construite avec une fondation ventilée IGLU’®.
  • Possibilité de réaliser, en une seule solution, les solives et la dalle à l’aide de l’accessoire L-Plast.
  • Réduction des temps de main-d’oeuvre jusqu’à 80% par rapport aux systèmes traditionnels.
  • Forte réduction de la consommation de béton armé et des inertes car la forme en arc permet la résistance maximale avec l’épaisseur minimale.
  • Facile adaptation des éléments hors équerre par simple coupe sans étayage.
  • Facilité de pose pour la légèreté et la simplicité d’encastrement des éléments.
  • Adaptation simple aux différents paramètres.
  • Coupe et usinage des éléments, rapide et immédiat.
  • Passage des réseaux sous le sol dans toutes les directions.
  • Création d’une barrière de vapeur.
  • Étanchéité à l’humidité ascensionnelle.
  • Ventilation efficace dans toutes les directions.
  • Élimination du gaz RADON éventuellement présent.
  • Aucun point de contact entre le béton armé et le sol.
  • Parfaite transpiration du mur périmétral.

APPLICATIONS

  • Vides sanitaires aérés pour édifices civils et industriels de nouvelle construction ou en renovation.
  • Ouvrages d’urbanisation : places, trottoirs, centres sportifs.
  • Réalisation de planchers intermédiaires ou de couverture pour interstices de ventilation et le passage des réseaux.
  • Pièces destinées au contrôle de l’humidité et de la température: séchoirs, chambres froides, serres, entrepôts et caves.
  • Conduits souterrains pour le passage des réseaux. Matelas d’air et regards de visite.
  • Avec un simple remplissage en argile expansé, il permet la réalisation de jardins suspendus.
  • Canalisations souterraines pour la dispersion des eaux et pour les drainages.
  • Plateformes d’embarquement débarquement passagers surélevés ou réalisation de planchers flottants.
  • Reprise de charges.

Vides sanitaires aérés

Coffrages perdus pour vides sanitaires aérés, des matelas d’air, des planchers et de toits aérés.

Cellules frigorifiques

Pour la création d’espaces destinés au contrôle de l’humidité et de la température (cellules frigo, réserves alimentaires, caves, cellules de séchage).

Toitures ventilés

Toiture ventilée de type IGLU'® est idéal pour créer des zones ventilées, qui réduisent la transmission de la chaleur et de la différence de température entre l’intérieur et l’extérieur.

Traitement des argiles gonflantes

Coffrargile est la solution pour créer des dalles en béton, qui ne ressentent pas les effets des gonflements et des retraits des terrains argileux.

Isolation sonore

Associé à des systèmes appropriés d'isolation sonore, Iglù® contribue à atteindre les valeurs fixées par les normes en thème de bruit.

DONNÉES TECHNIQUES

IGLU®

Coffrage à perdre IGLU'®
Données techniques IGLU'®
Hauteur IGLU’®
(cm)
Dimensions
(cm)
Quantité pour Palette
m2
Consommation béton armé à ras
m3/m2
4 50×50 150 0,006
5 58×58 320 0,014
6 50×50 150 0,007
8 50×50 150 0,010
9 58×58 332 0,018
10 50×50 145 0,013
12 50×50 145 0,021
13 50×50 105 0,021
14 50×50 115 0,028
16 50×50 115 0,030
18 50×50 95 0,033
20 50×50 115 0,034
22 50×50 95 0,036
25 50×50 100 0,039
27 57,8×57,8 108 0,043
27 50×50 120 0,031
30 50×50 80 0,046
35 50×50 80 0,052
40 50×50 80 0,058
45 50×50 75 0,064
50 57,8×57,8 80 0,077
55 57,8×57,8 76 0,080
60 57,8×57,8 76 0,083
65 71×71 60 0,112
70 71×71 58 0,114
75 71×71 56 0,117
80 71×71 55 0,118

IGLU® PLUS

Coffrage à perdre IGLU'® Plus
Données techniques IGLU'® PLUS
Hauteur IGLU’® PLUS
(cm)
Dimensions
(cm)
Quantité pour Palette
m2
Consommation béton armé à ras
m2/m3
4 50×50 100 0,004
8 50×50 100 0,012
12 50×50 100 0,016
16 50×50 75 0,034
20 50×50 75 0,035
27 50×50 75 0,040
35 50×50 75 0,056
40 50×50 75 0,060
45 50×50 75 0,065
50 50×50 75 0,067
55 50×50 75 0,090

CERTIFICATIONS

Avis Technique délivré par l’organisme français CSTB (membre du EOTA – European Organisation for Technical Approvals).
• BBA – Technical Approvals for Construction.
• Certificat de Technique de Construction délivré par le Technical and Test Institute for Constructions Prague (République Tchèque).
• Certificat de Technique de Construction délivré par Agency for Quality Control and Innovation in Building (Hongrie).
• Certificat d’Hygiène délivré par le National Institute of Hygiene (Pologne)
• Test acoustique de vérification des normes DIN.
• Essais de charge de rupture, certifiés par l’Université de Padoue.
• Membre du Green Building Council Italie.
• Certificat de Compatibilité Environnementale (CCA).
• Certification de Système selon la Norme ISO 9001, iso 14001, SA 8000.

Pose

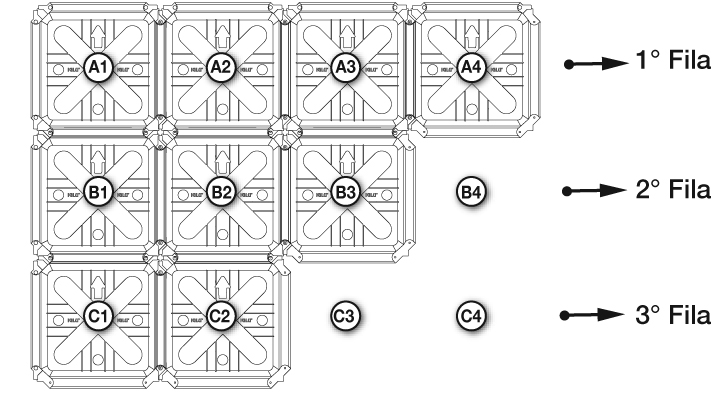

Schéma de montage à sec

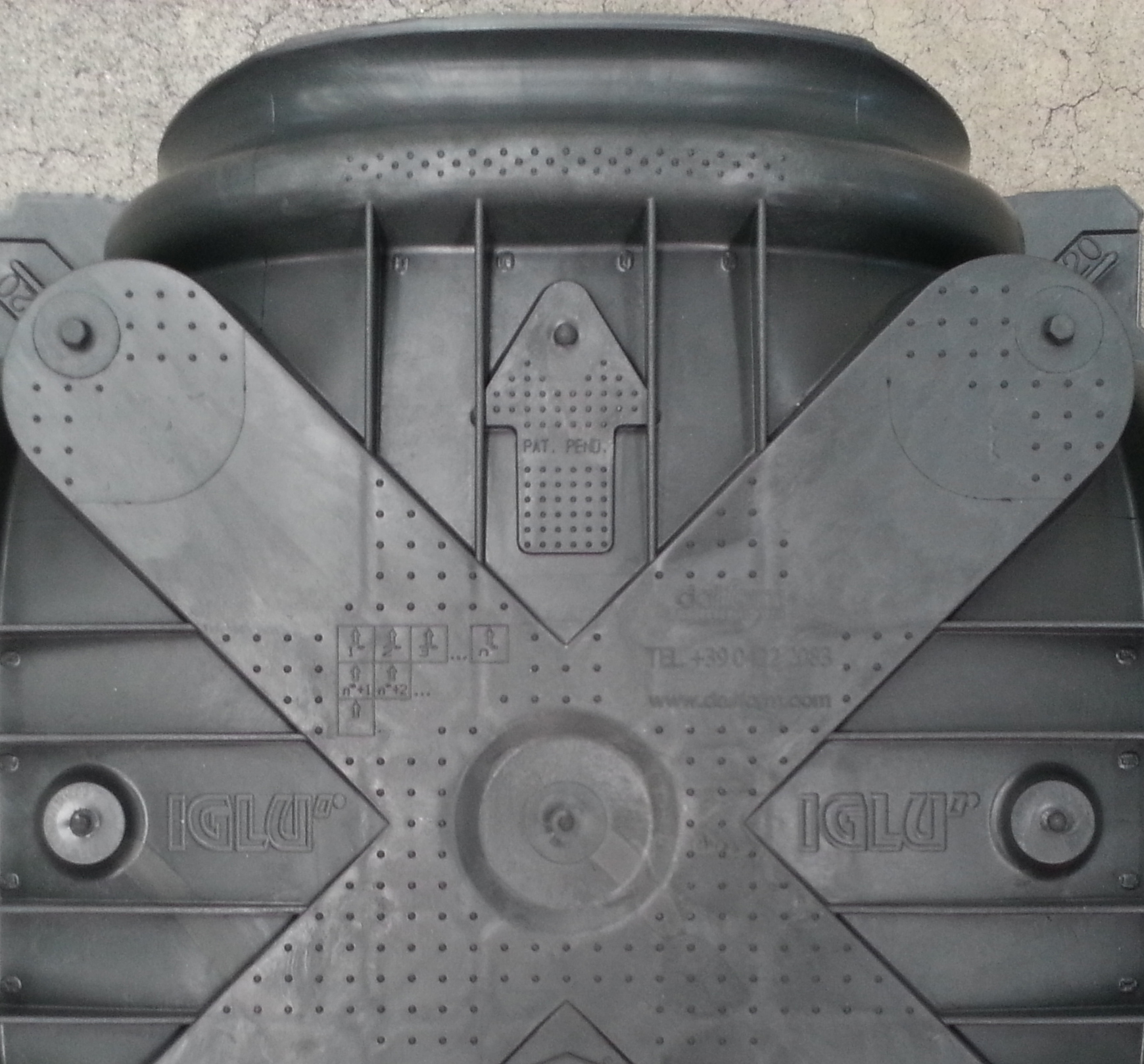

1. Positionner le premier élément en haut en gauche par rapport à la surface objet de l’intervention, en faisant attention que la flèche soit tournée vers le haut.

2. Unir les éléments en séquence, par rangées horizontales, en procédant de gauche à droite et du haut vers le bas (en suivant la direction que l’on utilise normalement pour écrire), comme sur la représentation graphique reportée sur la coupole de chaque pièce

3. Dans l’union en séquence des pièces, il faut faire attention d’encastrer parfaitement l’élément de fixation “mâle-femelle” situé à la base des pieds d’appui.

encastrer parfaitement l'élément de fixation “mâle-femelle”
encastrer parfaitement l'élément de fixation “mâle-femelle”
encastrer parfaitement l'élément de fixation “mâle-femelle”
encastrer parfaitement l'élément de fixation “mâle-femelle”

Modalités d’exécution du vide sanitaire

Modalités d'exécution du vide sanitaire aéré IGLU'®
Modalités d'exécution du vide sanitaire aéré IGLU'®
Modalités d'exécution du vide sanitaire aéré IGLU'®
Modalités d'exécution du vide sanitaire aéré IGLU'®

1. Préparation du terrain naturel.

2. Préparation de la couche de fondation en béton maigre à dimensionner en fonction des surcharges et de la portée du terrain.

3. Pose de l’arrêt de coulée L-Plast autour des solives, après avoir posé les charpentes prévues.

4. Pose des coffrages à encastrement mâle/femelle en procédant de gauche à droite du haut en bas, en faisant attention que la flèche soit tournée vers le haut.

5. Pose du treillis électrosoudé Ø 6 20×20 posé sur les coffrages.

6. Exécution du coulage de béton armé en partant du centre de l’arc et en le laissant couler à l’intérieur des pieds de l’Iglu’®.

Pour la bonne pose et la parfaite réalisation du vide sanitaire, voir les prescriptions d’emploi du produit.

ACCESSOIRES

LPlast panneau pour arrêter le jet

L-PLAST

L-Plast est utilisé dans les nouvelles constructions pour réaliser la dalle et les solives en un unique coulage de béton armé ; dans les restructurations, il permet de construire facilement les corniches qui renforcent les fondations existantes.
En outre L-Plast est l’idéal pour créer des canalisations d’air en général comme, par exemple, dans les chambres froides (s’il est nécessaire de forcer la ventilation) ou dans les applications géothermiques où il est utile d’insuffler de l’air dans le vide sanitaire.
Dans les restructurations, quand les murs existants ont besoin d’être renforcés ou dans le cas de la création de sous-fondations, L-Plast est un utile outil de travail qui permet de réaliser, avec un seul coulage, la nouvelle dalle et le socle de renforcement.

Semelles obliques avec PIBI-Stop

PIBI-Stop

PIBI STOP – pour semelles obliques
C’est une petite cloison d’arrêt de couleur pour boucher, selon les exigences, les « tunnels latéraux » de chaque Iglù® et elle est disponible pour toutes les hauteurs.
Grâce à sa facilité de pose, PIBIstop est l’idéal pour créer des solives sans la nécessité d’utiliser les coffrages classiques en bois.
Associé à Iglù® c’est l’idéal pour la création de solives obliques. Enfin, pour sa caractéristique d’être lié à chaque pièce, il est particulièrement adapté pour les restructurations où il est nécessaire de créer des sous-fondations quand les structures existantes, souvent, ne sont pas en équerre.

Iglu'® et Iso Iglu'® sont la meilleure solution pour isoler le bâtiment

ISO IGLU’®

L’utilisation combinée de Iglù® et Iso Iglù® comporte une économie dans les travaux car les coulages de béton armé se réduisent à un seul ; la dalle réalisée présente en outre une isolation continue. Les réseaux peuvent être posés dans l’intrados des panneaux en polystyrène avant le coulage de la dalle. La surface peut être ensuite lissée à la machine pour y coller directement le plancher. En conclusion, Iglù® avec l’accessoire Iso Iglù® permet de réaliser un plancher avec vide sanitaire et un plancher isolé avec des temps de pose réduits. Dans ce cas, puisque les Iso Iglù® empêchent le remplissage des piliers, la dalle sera un véritable plancher à dimensionner et à armer de manière appropriée.

Prolunga pour le vide sanitaire IGLU'®

PROLUNGA

C’est un élément en polystyrène expansé de densité adaptée à résister à la pression du béton qui permet la réalisation d’un plancher ventilé de n’importe quelle forme et dimension.
Les avantages sont : enregistrement de la possibilité d’étendre la rallonge jusqu’à 50 cm de long ; coulée en une seule fois du réseau de fondation et du plancher ventilé avec gain de temps pour armer et désarmer; réalisation parfaite du plancher ventilé même avec des plans de formes et dimensions complexes ; réduction du façonnage des coffres.

Dalles monolithiques avec Beton Up

BETON UP

BETON UP – pour dalles monolithiques
Beton Up
est un accessoire du système Iglù® (ou Atlantis) qui empêche le béton armé de former des petits piliers. De cette manière, les coffrages ont la fonction d’un simple platelage sur lequel on peut réaliser une dalle monolithique en béton armé liée au bord. Avec Beton Up le plancher n’est pas autoportant.

L’emploi de Beton Up est indispensable quand il y a la nécessité de créer un plancher ventilé si le terrain est excessivement déformable ou bien la nécessité d’augmenter les portées entre deux supports et former, par exemple dans l’utilisation combinée avec Atlantis, une galerie de regard.

GALERIE PHOTOS

MOVIE

QUESTIONS FRÉQUENTES

Peut-on marcher sur IGLU’®PLUS et IGLU’® pendant l’installation?

Iglu’® Plus permet une totale marche à sec, dans n’importe quelle zone de la coque, même sans la pose préalable du treillis de renforcement. Pour l’Iglu®, par contre, se référer aux dispositions du mode d’emploi.

Comment positionner les tuyaux pour la ventilation?

Pour obtenir un « effet de cheminée » naturel, il est nécessaire de positionner les trous d’entrée sur le côté nord, à une hauteur légèrement au-dessus du sol, et les trous de sortie sur le côté sud, à la plus haute élévation (de préférence jusqu’au toit), en prenant soin de connecter entre ils les différents compartiments de la grille de fondation de sorte que l’ensemble du vide sanitaire est intercommunicante. Les conduits placés à l’intérieur du mur face au sud surchaufferont et provoqueront un mouvement ascendant en aspirant l’air dans le vide sanitaire.

Pourquoi choisir IGLU’® et/ou IGLU’® PLUS?

La qualité et la spécificité de la matière première utilisée (Alaplen®), la forme particulière, la taille, les épaisseurs, la qualité de la surface, le soin de l’emballage, la facilité de montage, la résistance et les techniques de fabrication font Iglu’® le produit d’excellence. Des fonctionnalités qui deviennent encore plus excitantes pour l’Iglu® Plus.
