DONNÉES TECHNIQUES
Fit Slab a d’excellentes caractéristiques de résistance mécanique et de solidité et a été conçu de manière à ce que les coffrages s’encastrent l’un avec l’autre. Fit Slab est prévu pour être, au besoin, coupé facilement dans le sens de la longueur et de la largeur.
| FIT SLAB | H 9 cm | H 14 cm | |
| Longueur L1 | cm | 79,7 | 79,7 |
| Longueur L2 | cm | 77,5 | 77,5 |
| Largeur W1 | cm | 56 | 56 |
| Largeur W2 | cm | 52 | 52 |
| Poids de la pièce | kg | 1,95 | 2,25 |
| Volume de la pièce | m3 | 0,0326 | 0,05 |
| Dimensions de la plate-forme | cm | 120 x 80 x 230 | 120 x 80 x 230 |
| Pièces de la plate-forme | pz/PAL | 200 | 200 |
| Poids de la plate-forme | kg/PAL | 402 | 462 |
| Fiche de prestations de la dalle | |||
Accessoire de fermeture « CULÉE »
Situé au début et à la fin de chaque rangée, il sert de « tympan de fermeture » et permet d’effectuer la coulée de la chape supérieure de béton sans que ce dernier sorte et coule hors des coffrages.
| H 9 cm | H 14 cm | ||
| Poids pièce « Culée » | kg/pz | 0,365 | 0,398 |
| Dimensions boîte | cm | 60 x 40 x 41 | 60 x 40 x 41 |
| Pièces de la boîte | pz | 24 | 18 |
| Poids de la boîte | kg | 9,71 | 8,20 |
Tableaux de comparaison entre dalle type Fit Slab et type traditionnel
La méthode de calcul des différents types de dalle se réfère à la réglementation en vigueur en Italie :
– Loi 05.11.1971 n° 1086 et D.M. 01.04.1993 : « Normes pour la discipline des oeuvres en conglomérat de béton normale et précompressé et à structure métallique » ;
– D.M. 14/01/2008 – « Normes techniques pour les Constructions » ;
– CIRCULAIRE du 2 février 2009, n° 617 C.S.LL.PP : « Instructions pour l’application des « Nouvelles normes techniques pour les constructions » du Décret Ministériel 14 janvier 2008 ».
– Eurocode 2 – Conception des structures en béton
Les tableaux indiquent les valeurs de poids propre de certaines typologies de dalles les plus utilisées dans la construction pour la réalisation de bâtiments avec des structures en béton armé ou en maçonnerie portante. On y voit les différences de poids propre entre les dalles réalisées en utilisant Fit Slab comme élément d’allègement et d’autres produits traditionnels.
Pour la comparaison, on a pris en compte les mêmes hauteurs structurelles et on a supposé l’utilisation de béton et d’éléments structurels (poutrelles, treillis, prédalles) identiques.

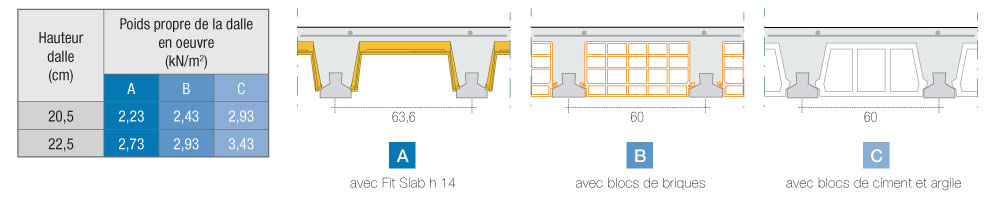

Dalles avec poutrelles préfabriquées en béton armé précompressé

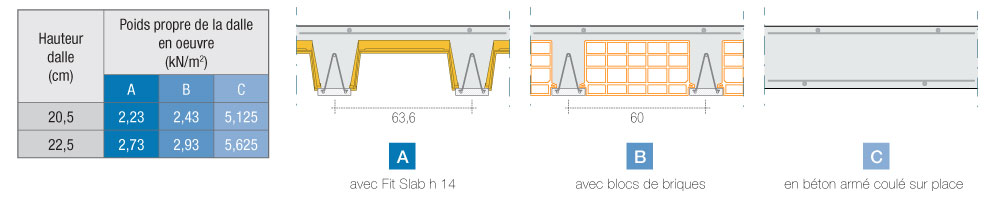

Dalles avec poutrelles préfabriquées en treillis et/ou dalle pleine

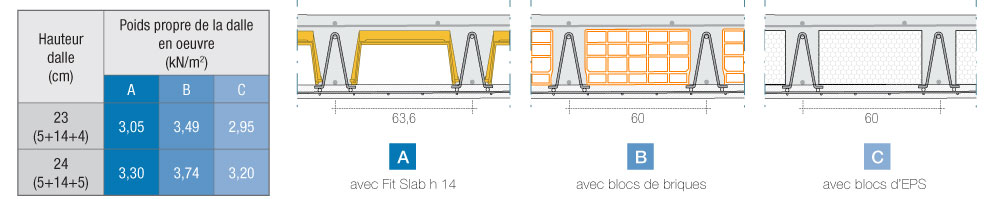

Dalles avec plaques en béton armé préfabriquées
