COLOCACIÓN EN OBRA
Modalidad de colocación
(Imágenes y esquemas se refieren al sistema Atlantis 50×50 cm con tubo Ø 11 cm)
En la configuración estándar, el Sistema Atlantis está compuesto por tres elementos básicos: encofrado Atlantis h 16 cm, tubo diámetro 110 mm (externo) y altura variable, pata de vaso con plano de apoyo ensanchado. (Imágenes y esquemas se refieren al sistema Atlantis 50×50 cm con tubo Ø 11 cm).

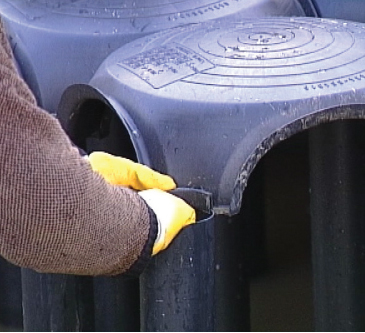

La colocación del encofrado Atlantis es muy simple: el procedimiento consiste en insertar el tubo en la pata de vaso y proceder a encajar el encofrado Atlantis en la extremidad opuesta del tubo, mediante el enganche de bayoneta de qué dispone. Luego cada pieza, gracias a las ranuras perfiladas para el encaje macho/hembra, se engancha a la pieza adyacente.
Para ello basta colocarlos por filas horizontales, de izquierda a derecha, con la flecha sobreimpresa dirigida hacia el exterior con respecto al operario, empezando una fila nueva al terminar cada fila.
Gracias a la modularidad de Atlantis y a su liviandad, cada operario podrá colocar hasta 30 m2 por hora, estando cómodamente erguido.
Modalidad de ejecución de la losa hueca
1. Preparación del terreno natural.
2. Preparación de la base de hormigón magro a dimensionar en función de sobrecargas y capacidad de carga del terreno.
3. Colocación del Sistema Atlantis (pie+tubo+parte superior).
4. Desarrollo de la estructura entera, desde la izquierda hasta la derecha, para filas enteras añadiendo, en secuencia, los elementos necesarios.
5. Colocación de la rejilla electrosoldada Ø 6 20×20 apoyada sobre los encofrados.
6. Introducción de los listones de compensación entre la pared y el encofrado.
7. Realización de la colada de CLS llenando antes los tubos del Atlantis y, después, cubriendo el encofrado hasta llegar a la cota del proyecto.
Para una instalación correcta y una ejecución perfecta de la losa hueca, consulte las prescripciones de uso del producto.
