Szalunki jednorazowe do konstrukcji wentylowanych przestrzeni podpodłogowych
Iglù® to czołowy produkt w branży budowlanej, stworzony i opatentowany w celu realizacji pomieszczeń sanitarnych, wentylowanych przestrzeni podpodłogowych, podłóg i dachów wentylowanych przy budowie i przebudowie obiektów cywilnych i budynków przemysłowych.
To wspaniałe rozwiązanie mające swe początki w 1993, znacząco ulepsza metody budowlane. Dzięki zastosowaniu innowacyjnych rozwiązań system Iglù® zyskał licznych zwolenników oraz uznanie na szczeblu krajowym i międzynarodowym jako wysokiej jakości produkt dla branży budowlanej.

Modularne szalunki z tworzywa sztucznego Iglù® umieszcza się po kolei jeden za drugim zgodnie z wcześniej założonym kierunkiem, umożliwiając łatwe i szybkie tworzenie samonośnej platformy, po której można chodzić i z której następuje wykonanie wylewki betonowej. Dzięki takiemu rozwiązaniu można w prosty i ekonomiczny sposób utworzyć wentylowaną płytę fundamentową umieszczoną na filarach wraz z wolną przestrzenią znajdującą poniżej, w której zostaną poprowadzone rury i przewody. Zastosowana wentylacja zapobiega gromadzeniu się wilgoci i gazów radioaktywnych.

REFERENCJE

Ventilated foundations for Cucinelli's factory

Perugia - Italy
Iglu’®

Ventilated foundations for Pareus Village

Caorle (VE) - Italy
Iglu’®

Gimnazjum im. "M. G. Agnesi" w Casatenovo

Casatenovo - we Włoszech
Iglu’®

"Lux" former glassmaker - residential building ventilated foundations

Montelupo Fiorentino (FI) - Italy
Iglu’®

Wentylowane fundamenty dla Trento 3 - oczyszczalni wody

Trento - we Włoszech
Iglu’®

Wentylowane fundamenty dla Sicilia Outlet Village

Agira (EN) - we Włoszech
Iglu’®

Zobacz wszystkie projekty

ZALETY

Wentylowana przestrzeń podpodłogowa utworzona przy pomocy systemu Iglù® stanowi efektywne, szybkie i ekonomiczne rozwiązanie umożliwiające eliminację wilgoci i szkodliwego radonu do atmosfery, co ma korzystne znaczenie na zdrowie ludzkie.

Zagrożenie wywołane obecnością radonu i wzrastającą wilgotnością
Zagrożenie wywołane obecnością radonu i wzrastającą wilgotnością w domu budowanym na tradycyjnym fundamencie.
Vespaio ventilato con cassero a perdere iglu'® di Daliform Group
Dom wybudowany przy wykorzystaniu fundamentu wentylowanego IGLU’®.
  • Możliwość realizacji za jednym razem belek fundamentowych oraz stropu przy wykorzystaniu akcesoriów L-Plast.
  • Zmniejszenie zapotrzebowania na pracowników do 80% w porównaniu do tradycyjnych systemów.
  • Znaczne zmniejszenie ilości betonu i kruszywa dzięki zastosowaniu formy łukowatej, któragwarantuje maksymalną oporność przy minimalnej grubości.
  • Możliwość adaptacji w niestandardowych strukturach, ponieważ moduły można wycinać bez podbudówki.
  • Łatwość układania ze względu na niewielką wagę i proste łączenie modułów.
  • Łatwa adaptacja dla różnych parametrów.
  • Szybkie i natychmiastowe wycinanie oraz kształtowanie modułów.
  • Umiejscowienie podziemnych przewodów i rur w dowolnym kierunku.
  • Tworzenie barier zapobiegających przedostawaniu się wilgoci.
  • Uszczelnienie zapobiegające narastaniu wilgoci.
  • Efektywna wentylacja we wszystkich kierunkach.
  • Eliminacja RADONU.
  • Brak punktów kontaktu między betonem i podłożem.
  • Bardzo dobra transpiracja ściany obwodowej.

ZASTOSOWANIA

  • Wentylowane podpodłogowe przestrzenie dla budynków cywilnych i przemysłowych, zarówno nowych, jak i przebudowywanych.
  • Infrastruktura miejska: place, chodniki, budynki sportowe.
  • Tworzenie pośrednich płyt lub pokryć dachowych używanych na potrzeby wentylacji i prowadzenia instalacji.
  • Pomieszczania używane na potrzeby regulacji wilgotności i temperatury: suszarnie, komory chłodnicze, szklarnie, składy i piwnice.
  • Podziemne rury do prowadzenia instalacji. Możliwość kontroli przestrzeni i kanałów.
  • Po wypełnieniu gliną system może być używany do tworzenia ogrodów dachowych.
  • Podziemne odprowadzenia rozpraszające wodę oraz drenażowe.
  • Chodniki umożliwiające wsiadanie i wysiadanie pasażerów lub tworzenie podłóg z warstwą izolacji przeciwdźwiękowej.
  • Wyrównywanie wysokości.

Wentylowanych przestrzeni podpodłogowych

Szalunki jednorazowe do konstrukcji wentylowanych przestrzeni podpodłogowych.

Pomieszczenia chłodnicze

W celu tworzenia środowisk kontroli wilgotności i temperatury (pomieszczenia chłodnicze, magazyny żywności, piwnice, suszarnie).

Dachów wentylowanych

Wentylowanego Iglu'®, systemu, który umożliwia ciągły przepływ powietrza pod pokrywą dachową.

Leczenie glinką

Coffrargile is the solution for creating reinforced concrete slabs that do not suffer from the effects of swelling and shrinkage inherent in clayey soils.

Izolacja akustyczna

W połączeniu z elementami izolacji akustycznej dzięki i Iglù® możliwe jest spełnienie wymogów określonych w przepisach dotyczących zapobieganiu nadmiernego hałasu.

DANE TECHNICZNE

IGLU®

Szalunki jednorazowe IGLU'®
Dane techniczne IGLU'®
Wysokość IGLU’®
(cm)
Wymiary robocze
(cm)
Paleta
m2
Ilość betonu do korony
m3/m2
4 50×50 150 0,006
5 58×58 320 0,014
6 50×50 150 0,007
8 50×50 150 0,010
9 58×58 332 0,018
10 50×50 145 0,013
12 50×50 145 0,021
13 50×50 105 0,021
14 50×50 115 0,028
16 50×50 115 0,030
18 50×50 95 0,033
20 50×50 115 0,034
22 50×50 95 0,036
25 50×50 100 0,039
27 57,8×57,8 108 0,043
27 50×50 120 0,031
30 50×50 80 0,046
35 50×50 80 0,052
40 50×50 80 0,058
45 50×50 75 0,064
50 57,8×57,8 80 0,077
55 57,8×57,8 76 0,080
60 57,8×57,8 76 0,083
65 71×71 60 0,112
70 71×71 58 0,114
75 71×71 56 0,117
80 71×71 55 0,118

IGLU® PLUS

Szalunki jednorazowe IGLU'® Plus
Dane techniczne IGLU'® PLUS
Wysokość IGLU’®PLUS
(cm)
Wymiary robocze
(cm)
Paleta
m2
Ilość betonu do korony
m2/m3
4 50×50 100 0,004
8 50×50 100 0,012
12 50×50 100 0,016
16 50×50 75 0,034
20 50×50 75 0,035
27 50×50 75 0,040
35 50×50 75 0,056
40 50×50 75 0,060
45 50×50 75 0,065
50 50×50 75 0,067
55 50×50 75 0,090

CERTYFIKACJE

• BBA — dopuszczenie do użytku w budownictwie
• Świadectwo techniczne konstrukcji wydane przez Praski Instytut Techniki i Testowania Konstrukcji (Czechy).
• Certyfikat konstrukcji technicznych wydany przez Agencję Kontroli Jakości i Innowacji w Budownictwie (Węgry).
• Certyfikat Higieny wydany przez Państwowy Zakład Higieny (Polska)
• Test akustyczny w celu weryfikacji zgodności z normami DIN.
Avis Technique wydany przez francuski instytut CSTB (należący do EOTA – European Organisation for Technical Approvals).
• Seria testów obciążeniowych i odporności potwierdzonych przez Uniwersytet w Padwie.
• Certyfikat zgodności GHOST-R dotyczący jakości i bezpieczeństwa produktów (Rosja)
• Członek Green Building Council Italia
• Certyfikat ochrony środowiska (CCA).
• Certyfikacja systemu zgodnie z normami EN ISO 9001 – EN ISO 14001 – SA Standard 8000.

SPOSÓB INSTALACJI

Metoda suchego montażu

1. Umieść pierwszy element w lewym górnym rogu, zwracając uwagę na przestrzeń roboczą i upewniając się, czy strzałka jest skierowana w górę.

2. Połącz elementy po kolei według poziomych rzędów, układając je od lewej do prawej i z góry do dołu (zgodnie z kierunkiem jak przy pisaniu tekstu), tak jak przedstawiono graficznie na koronie każdego z modułów.

3. Aby połączyć elementy w odpowiedniej kolejności należy zachować ostrożność w celu prawidłowego połączenia zatrzasków typu “męski-żeński” znajdujących się u podstawy stopki podpierającej.

prawidłowego połączenia zatrzasków typu “męski-żeński”
prawidłowego połączenia zatrzasków typu “męski-żeński”
prawidłowego połączenia zatrzasków typu “męski-żeński”
prawidłowego połączenia zatrzasków typu “męski-żeński”

Metoda tworzenia pustek podpodłogowych

Metoda tworzenia pustek podpodłogowych IGLU'®
Metoda tworzenia pustek podpodłogowych IGLU'®
Metoda tworzenia pustek podpodłogowych IGLU'®
Metoda tworzenia pustek podpodłogowych IGLU'®

1. Przygotowanie podłoża naturalnego.

2. Przygotowanie fundamentu z betonu chudego zgodnie z obciążeniami i obciążalnością gruntu.

3. Umieszczenie panelu L-Plast wokół promieni fundamentu po umieszczeniu niezbędnych zbrojeń.

4. Umieszczanie łączących deskowań męskich/żeńskich od lewej do prawej, od góry do dołu. Strzałka musi być skierowana do góry.

5. Ułożenie siatki spawanej Ø 6 20×20 nad deskowaniem.

6. Wylanie betonu należy rozpocząć od środka łuku, pozwalając na wpłynięcie do podstaw Iglu®.

Aby zapewnić poprawność montażu i poprawne utworzenie jam podpodłogowych, należy zapoznać się z wymaganiami dotyczącymi wykorzystania produktu.

AKCESORIA

LPlast zatrzymać odlewanie betonu

L-PLAST

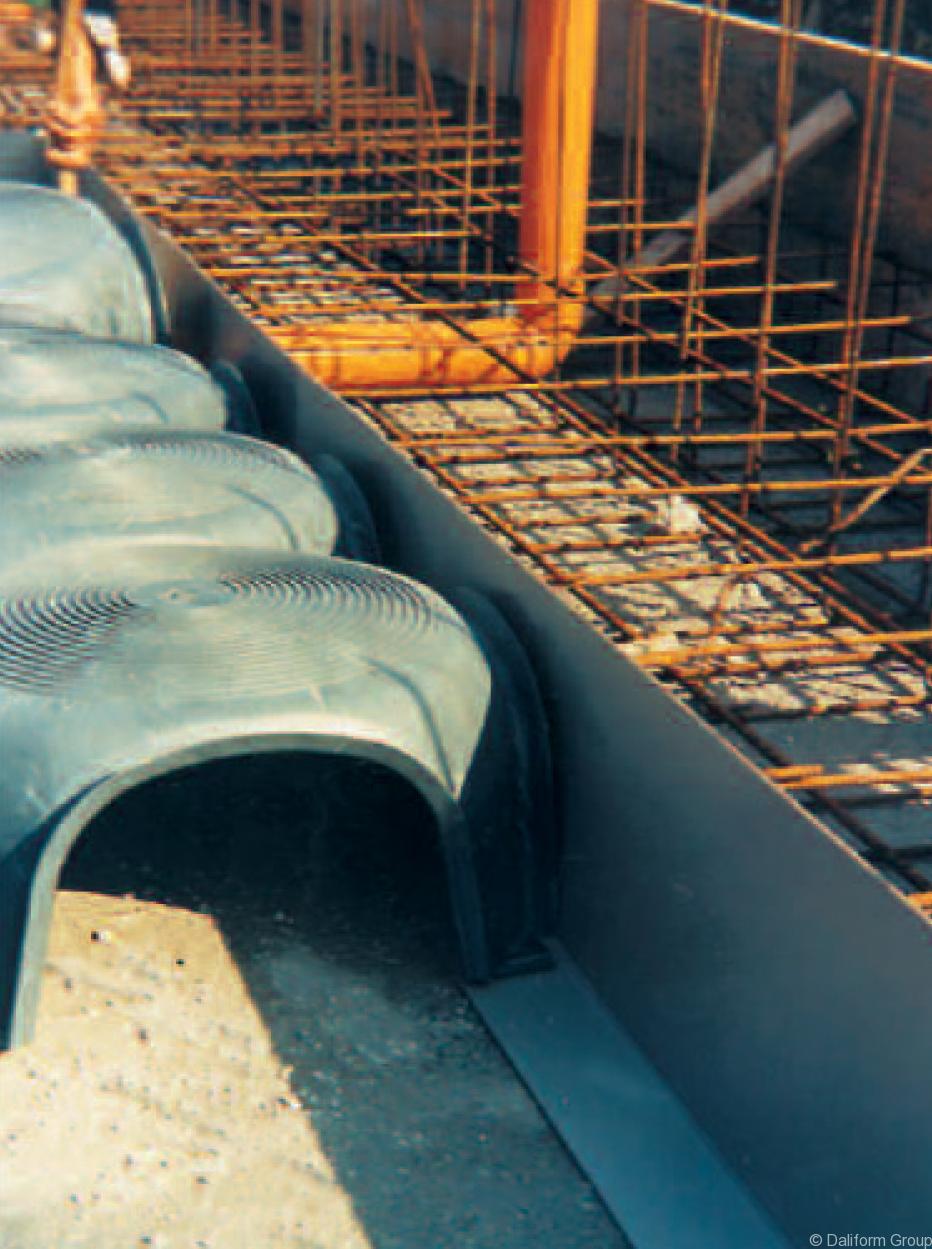

L-Plast jest wykorzystywany w nowych konstrukcjach do tworzenia płyty i fundamentów przy jednym wylaniu betonu. Podczas restrukturyzacji to rozwiązanie jest używane do łatwego tworzenia wycięć wzmacniających istniejące fundamenty.
Co więcej panele L-Plast idealnie nadają się do tworzenia korytarzy powietrznych, na przykład w komorach chłodniczych (jeśli wymagana jest wentylacja wymuszona) lub w zastosowaniach geotermicznych, gdy powietrze musi być wdmuchiwane do przestrzeni podpodłogowych.
W przypadku restrukturyzacji, gdy konieczne jest wzmocnienie istniejących ścian, panele L-Plast są przydatnym narzędziem ułatwiającym tworzenie nowej płyty lub podstawy wzmocnienia przy jednym odlewie

PIBI Stop dla promieni poprzecznych

PIBI-Stop

PIBI Stop — dla promieni poprzecznych

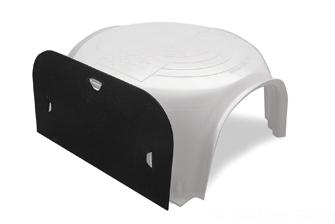

Jest to panel zatrzymujący wylewanie w celu uniemożliwienia tworzenia się „tuneli bocznych” w poszczególnych elementach Iglù® i jest on dostępny we wszystkich wysokościach. Biorąc pod uwagę łatwość rozmieszczania, PIBIstop jest rozwiązaniem idealnym do tworzenia promieni fundamentowych bez potrzeby stosowania klasycznych szalunków drewnianych.
W połączeniu z systemem Iglù®, idealnie nadaje się do tworzenia promieni poprzecznych. Dzięki połączeniu z konkretnymi elementami system szczególnie nadaje się do rekonstrukcji, w przypadku których dotychczasowe struktury często nie są ułożone równomiernie.

Iglù® i Iso Iglù® to najlepsze rozwiązanie do izolacji budynku

ISO IGLU’®

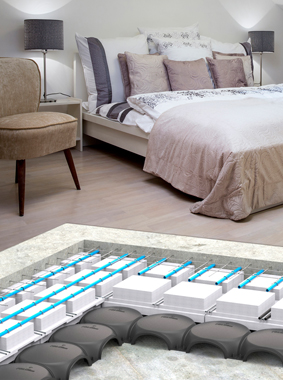

Połączone użycie systemów Iglù® i Iso Iglù® pozwala oszczędzić czas pracy, ponieważ liczba wylewek betonu jest zmniejszona tylko do jednej. Utworzona płyta zapewnia też ciągłą izolację. Systemy można umieszczać w podniebieniu łuku paneli polistyrenowych przed odlaniem płyty. Powierzchnię można później wygładzić maszynowo, by przylegała do chodnika. Podsumowując, Iglù® z akcesorium Iso Iglù® umożliwia utworzenie płyty z odstępem i izolowaną podłogą przy skróceniu czasu układania. W takim przypadku, gdy panele Iso Iglù® zapobiegają wypełnieniu filarów, płyta będzie odpowiednio zwymiarowana i uzbrojona.

Prolunga do wentylowanej przestrzeni podpełzającej z IGLU'®

PROLUNGA

Składnik ze spienionego polistyrenu o odpowiedniej gęstości, aby wytrzymać nacisk betonu, co umożliwia opracowanie wentylowanej podłogi o dowolnym kształcie i rozmiarze.
Zalety to: rejestracja przedłużenia rozciągającego się do 50 cm długości; odlewanie w jednej fazie rusztu podkonstrukcyjnego i wentylowanej podłogi, oszczędzając na operacjach zbrojenia i demontażu; idealny rozwój wentylowanej podłogi nawet dla planów o złożonym kształcie i rozmiarze; zmniejszenie potrzeby kształtowania szalunków.

Dla płyt monolitycznych Beton Up

BETON UP

Beton Up — dla płyt monolitycznych
Beton Up

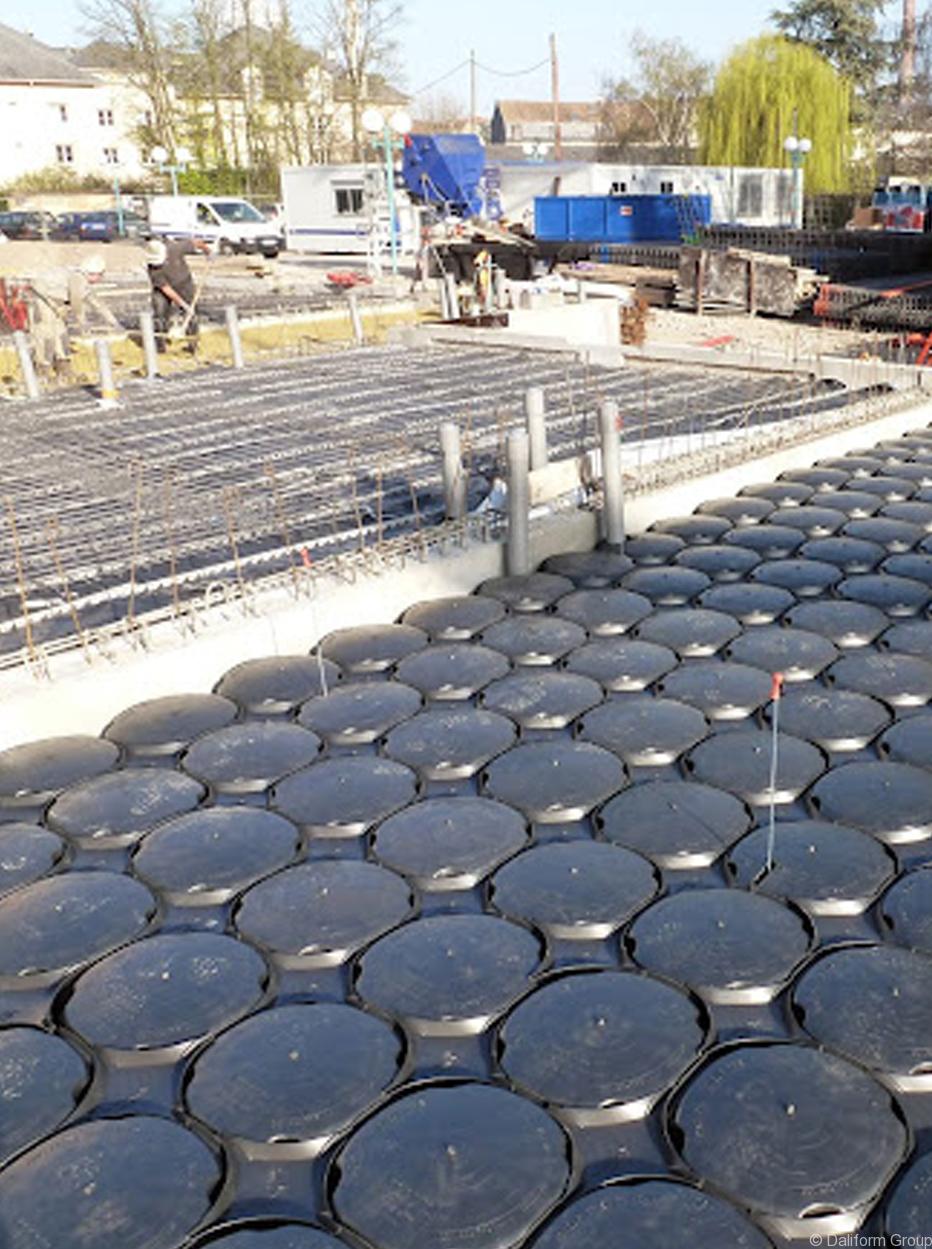

to uzupełnienie systemu Iglù® (lub Atlantis) zapobiegające tworzeniu filarów przez beton. Dzięki temu deskowanie przyjmują prostą funkcję rusztowania, na którym można utworzyć monolityczną płytę żelbetową powiązaną z otoczeniem. Po zastosowaniu rozwiązania Beton Up płyta nie jest samonośna.
ZastosowanieBeton Up jest konieczne, gdy podłogę wentylowaną trzeba utworzyć przy znacznie zdeformowanym gruncie lub istnieje konieczność zwiększenia odstępu między dwoma wspornikami i utworzenie (np. z użyciem systemu Atlantis), tunelu kontrolnego.

FOTOGALERIA

MOVIE

CZĘSTO ZADAWANE PYTANIA

Czy podczas instalacji można chodzić po IGLU’®PLUS i IGLU’®?

Iglu® Plus umożliwia całkowitą chodzenie na sucho w dowolnym obszarze skorupy, nawet bez uprzedniego ułożenia siatki wzmacniającej. W przypadku Iglu’® zapoznaj się z postanowieniami instrukcji użytkowania.

Jak ustawić rury do wentylacji?

Aby uzyskać naturalny „efekt kominowy”, konieczne jest umieszczenie otworów wejściowych po stronie północnej, na wysokości nieco ponad ziemią, a otworów wyjściowych po stronie południowej, na najwyższym poziomie (najlepiej do dachu), uważając, aby połączyć między różne przedziały siatki fundamentu, dzięki czemu cała przestrzeń przeszukiwania jest ze sobą połączona. Kanały umieszczone wewnątrz ściany skierowane na południe będą się przegrzewać, powodując ruch w górę, zasysając powietrze w przestrzeni pełzającej.

Dlaczego warto wybrać IGLU’® i/lub IGLU’® PLUS?

Jakość i specyfika zastosowanego surowca (Alaplen®), szczególny kształt, rozmiar, grubość, jakość powierzchni, dbałość o opakowanie, łatwość montażu, wytrzymałość i techniki przetwarzania sprawiają, że Iglu „ ® produkt doskonałości.

Funkcje, które stają się jeszcze bardziej ekscytujące dla Iglu® Plus.

BROWSE THROUGH OUR CATALOG

View IGLU’®
View IGLU’® CELLA FRIGO
View IGLU’® VENTILATED ROOF
View ISO IGLU’®

DOWNLOAD AREA

    Dane techniczne IGLU'®

      Dane techniczne IGLU'® PLUS

        Szczegóły odnośnie rysunków
